功能特点
1.采用齿轮齿条，高精度丝杆结构传动，运动平稳。
2.Z轴行程长，可适合不同的磨具高度。更换产品快，调试简单。夹具可快捷更换。
3.采用成型铝型材，质量轻，承载力好，刚性强。
4.7英寸彩色触摸屏，操作简便，清晰。
5.可预设99种程序，转换产品方便快捷。
6.采用模块化设计，增加，减少工序对生产不影响。
一道自动拉伸机械手主要技术要求与特点
双工位一体式上油送料机械手
型号 | BT03 |
|
X轴行程 | 0～3000mm |
Y轴行程 | 0～800mm |
生产速度 | 6.5次/分 |
送料精度 | ≤0.1mm |
额定载荷 | 2kg |
夹具 | 气动 |
电气控制系统 | 博腾V2.0数控系统 |
调试方式 | 视较调试 |
显示屏 | 7寸 |
安全保护与报警 | 无料自动检测，声光报警自动停机 |
适用范围 | 本产品使用于φ280-φ490，厚0.4mm-2mm 的片料 |
产品特点 | 1. 桁架式结构占地面积少 2. 操作简便，视教编程模式 3. 伺服电机控制定位准确度高，速度快 |
功能特点 | 1. 采用齿轮齿条，高精度丝杆结构传动，运动平稳。 2. Z轴行程长，可适合不同的磨具高度。更换产品快，调试简单。夹具可快捷更换。 3. 采用成型铝型材，质量轻，承载力好，刚性强。 4. 7英寸彩色触摸屏，操作简便，清晰。 5. 可预设99种程序，转换产品方便快捷。 6. 采用模块化设计，增加，减少工序对生产不影响。 |

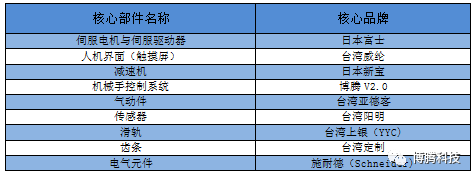

2.2 配置说明见下表：
<table ke-zeroborder" cellspacing="0" width="652" style="margin-bottom: 10px">
序号 | 部件名称 | 品牌 | 使用数量 | 产地 |
机械核心部件 |
1 | 滑 轨 | TBI |
| 台湾 |
2 | 减速机 | 菲克 |
| 上海 |
4 | 气动件 | 亚德客 |
| 台湾 |
5 | 传感器 | 台湾阳明 |
| 台湾 |
6 | 丝杆 | 台湾银泰 |
| 台湾 |
7 | 气动转缸 | SMC |
| 日本 |
8 | 气动手指 | SMC |
| 日本 |
电气系统核心部件 |
1 | 伺服电机 | 合信 |
| 深圳 |
2 | 伺服系统 | 合信 |
| 深圳 |
3 | 控制系统 | CNC机械手控制系统 | 博腾V2.0/一套 | 自主 |
5 | 电气元件 | 施耐德 |
| 德国
|
①
②
③
一道拉伸机采用强度铝型材、高精度滑轨、进口气动原件，适用不锈钢餐厨具第 一道拉伸线自动化生产；机械手具备移动速度快，定位精度高，操作维护简便等优点。
博腾科技可根据客户的拉伸工艺要求，量身定制油压机自动化生产线解决方案，指导客户进行合理化设备选型，避免错误的设备投资，从而为客户创造价值。
一道拉伸机技术参数
